技术与部署架构说明

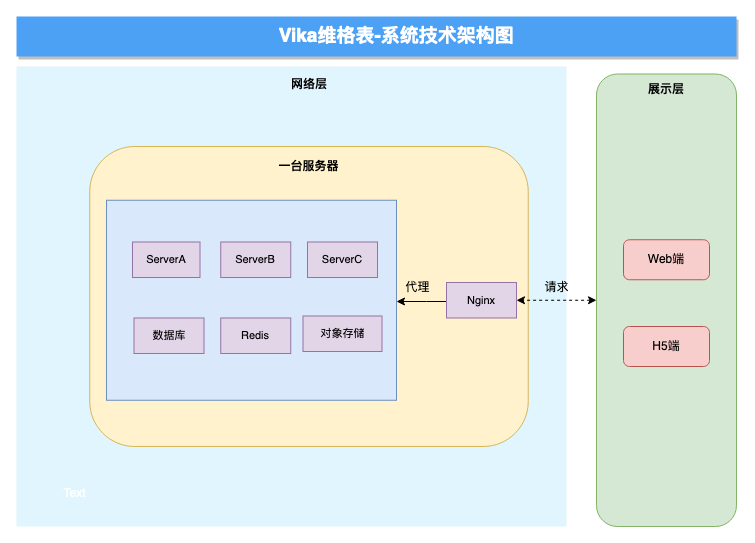

整体技术架构说明

维格表概念上由两个部分组成：工作台（workbench）和数据表（datasheet）。

工作台（workbench）维护系统集群节点、组织和用户数据，提供文件夹、表格、仪表盘、表单、镜像、审计、权限服务等功能。

数据表技术与部署架构说明（datasheet）为多个协作成员提供实时协作，以便同时操作数据表。值得注意的是，有一个名为Core的组件库是用Redux开发的。 Core组件库包含OT计算，前后端均可使用。

UI：在渲染引擎中提供极致流畅、用户友好、超快的数据库-电子表格界面
Web-server 服务：使用 Nextjs 构建超高速、SEO 友好且极具用户体验的静态网站和网络应用，React技术，NodeJS + Next.js框架
Backend-server后端服务：处理有关节点、用户、组织等的 HTTP 请求，Java，SprintBoot + MyBatis框架
Socket-server 服务：通过 WebSocket 协议与客户端建立长连接，实现双向通信和实时协作、通知等功能，NodeJS + Nest.js框架
Room-server 服务：处理数据表操作（OTJSON），通过 gRPC 与 Socket 服务器通信，同时为开发者提供 API，NodeJS，Nest.js框架
Fusion-server 服务：处理有关数据表、记录、视图等的 HTTP GET 请求，应用与开放平台API，NodeJS + Nest.js框架
MySQL：存储持久化数据，如数据表、记录、视图等
Redis：存储缓存，如登录会话、热数据等
S3协议：遵循s3存储协议上传附件，本地化部署Minio对象存储服务
**RabbitMQ：**处理消息的定时推送，本地化部署RabbitMQ消息队列服务
图片裁剪服务：基于开源imageProxy，应用与附件上传后的小图片展示，实时裁剪

服务器	端口	备注
存储	3306、6379
OSS对象存储	9000
网关	80、443	网络入口，根据需要开放80或443端口
应用服务	9080、3333、3334、8081、3001、3002、3005、3006、3007	应用服务器需要能访问数据库、对象存储端口。由于应用端口范围不固定，建议开放 3000 - 1000
